SBZ, MBTN
NPT 外螺紋

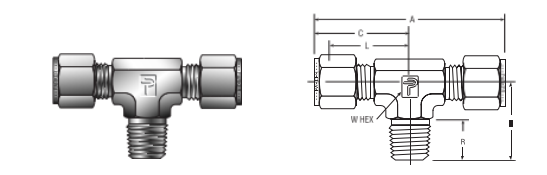

支管型三通
公制
CPI? 訂貨號 | A-LOK? 訂貨號 |
互換型號 | 毫米 | 英寸 | ||||||
卡套端 | NPT 螺紋端 | A | C | H | L | R | W HEX | |||
SBZ 6-6- 1/8 SBZ 6-6- 1/4 SBZ 8-8- 1/8 SBZ 8-8- 1/4 SBZ 10- 10- 1/4 | M6MBT1/8N M6MBT1/4N M8MBT1/8N M8MBT1/4N M10MBT1/4N | 6MO-3TTM 6MO-3-4TTM 6MO-3-2TTM 8MO-3-4TTM 10MO-3-4TTM | 6 6 8 8 10 | 1/8 1/4 1/8 1/4 1/4 | 53,9 53,9 59,7 59,7 67,0 | 27,0 27,0 29,9 29,9 33,5 | 18,8 23,4 20,8 25,4 28,2 | 19,6 19,6 22,4 22,4 25,9 | 9,7 14,2 9,7 14,2 14,2 | 1/2 1/2 5/8 5/8 13/16 |
SBZ 10- 10-3/8 SBZ 12- 12- 1/4 SBZ 12- 12-3/8 SBZ 12- 12- 1/2 SBZ 16- 16- 1/2 | M10MBT3/8N M12MBT1/4N M12MBT3/8N M12MBT1/2N M16MBT1/2N | 10MO-3-6TTM 12MO-3-4TTM 12MO-3-6TTM 12MO-3-8TTM 16MO-3-8TTM | 10 12 12 12 16 | 3/8 1/4 3/8 1/2 1/2 | 67,0 72,0 72,0 72,0 77,6 | 33,5 36,0 36,0 36,0 38,8 | 28,2 28,2 28,2 33,0 35,8 | 25,9 25,9 25,9 25,9 28,7 | 14,2 14,2 14,2 19,0 19,1 | 13/16 13/16 13/16 13/16 1 |
